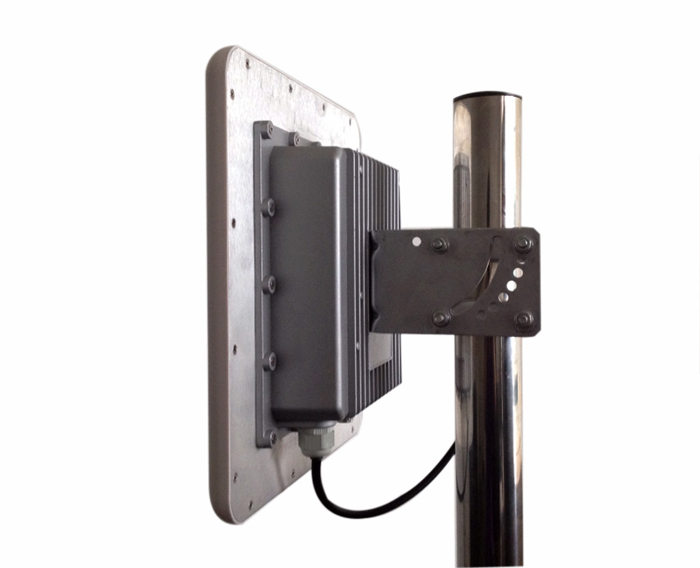

WK-A8 2.4GHz 定向遠距離讀卡器
- 產品簡介：采用高性能32位ARM：Cortex-M3內核微控制器
最高識別速度：2000標簽/秒 標簽讀取能力：1000 標簽/秒 防重讀標簽量：1000個標簽
- 在線咨詢：0755-29484929
-
產品詳情
聯系我們
產品名稱：WK-A82.4GHz 定向遠距離讀卡器
產品特點：
| •采用高性能32位ARM：Cortex-M3內核微控制器 •最高識別速度：2000標簽/秒 •標簽讀取能力：1000 標簽/秒 •防重讀標簽量：1000個標簽 •采用18dBi高增益定向天線 |
•最大讀卡距離：120米 •定向能力：30：1 •帶信號衰減器 •讀卡距離可調節3-120米 •擁有WG、RS485、RS232、TCP/IP通訊接口 |
A、讀卡器參數：
| •處理器：32位ARM Cortex-M3內核微控制器 •工作主頻：72MHz •讀卡距離：最大120米 •衰減距離：3-120米可調節（距離誤差±15%） •讀取能力：1000 標簽/秒 •防重讀量：1000個標簽 •電 壓：12VDC（9-12VDC） •電 流：≤100mA •通訊接口：韋根26 韋根34韋根36韋根44 RS232 RS485 •工作溫度：-40℃～+85℃ (工業級） •存儲溫度：-60℃～+85℃ •工作濕度：10%～90%RH •外形尺寸：308x308x80mm |
•重 量：2.65kg •頻率范圍：2.400-2.480GHz •增 益：18dBi •功率角度：水平:55°/垂直:45° •極化方式：垂直/水平 •駐波比：≤1.5 •前后比：≥24dB •輸入阻抗：50Ω •雷電保護：直流接地 •抗風能力：80m/s •安裝方式：LU碼抱桿 •支撐桿：Ф30-Ф50 •外 殼：ABS工程材料防水外殼 |
B、接線定義：
| 編號 | 編號 | 引線定義 |
| 1 | 紅色 | +12VDC（7-12VDC電源） |
| 2 | 黑色 | GND（電源地） |
| 3 | 綠色 | D0（Wiegand 數據0） |
| 4 | 白色 | D1（Wiegand 數據1） |
| 5 | 棕色 | TXD（RS232 發送端） |
| 6 | 橙色 | RXD（RS232 接收端） |
| 7 | 藍色 | A（RS485） |
| 8 | 紫色 | B（RS485） |
| 9 | 黃色 | IN1（讀卡控制輸入） |
| 10 | 灰色 | beeper（蜂鳴器，開集電極輸出） |
C、產品應用：家校通系統、無障礙考勤系統、人員定位、物品管理、停車場系統。
D、通訊協議：RS232與RS485（僅發送模式）
通訊設置：波特率9600, 8位數據位, 1位停止位, 無校驗。
| 起始碼(1字節) | 地址碼(1字節) | 卡號(5字節) | 和校驗(1字節) | 結束碼(2字節) |
| 0x02 | 2字節 ASCII碼 | 10字節 ASCII碼 | 2字節 ASCII碼 | 0x0D 0x0A CR LF |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
<02><30><31><30><30><31><32><33><34><41><42><43><44><42><46><0D><0A>
| 1 | 起始碼：0x02 固定字符 |
| 2-3 | 地址碼：0x01 值范圍1-255 分為2字節ASCII碼發送 |
| 4-13 | 地址碼：0x01 值范圍1-255 分為2字節ASCII碼發送 |
| 14-15 | 和校驗：0xBF 值范圍0x00-0xFF地址與卡號的和和校驗 分為2字節ASCII碼發送 |
| 16-17 | 結束碼：0x0D 0x0A 固定字符 <CR><LF> |
訂購：WK-A8 2.4GHz 定向遠距離讀卡器
